产品介绍
GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器具有结构先进、阻力小、排污时间短、效率高、安装检修方便、成本低等特点。适用介质为水、蒸汽、油，可满足不同管道需求。

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器主要性能参数

型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质
GL41H-10	10	1.0	≤ 120	水、蒸汽、油
GL41H-16	16	1.6	≤ 200	水、蒸汽、油
GL41H-16Q	16	1.6	≤ 220	水、蒸汽、油


GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器零部件材料

型号	材料
	阀体、阀盖	过滤网	螺塞	垫片
GL41H-10	灰铸铁	不锈钢	可锻铸铁	橡胶石棉板
GL41H-16	灰铸铁	不锈钢	可锻铸铁	橡胶石棉板
GL41H-16Q	球磨铸铁	不锈钢	可锻铸铁	橡胶石棉板

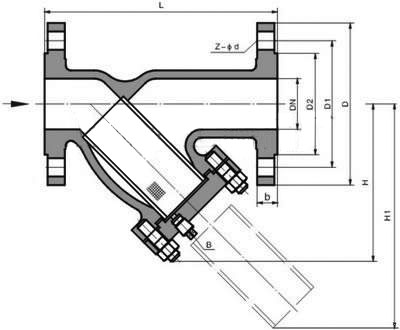

GL41H 型 PN10~PN16 法兰连接铁制Y型过滤器主要外形及结构尺寸（mm）




型号	DN	L	D	z×Φd	H	重量/kg
GL41H-10	50	250	160	4×Φ18	168
	65	280	180	4×Φ18	185
	80	315	195	4×Φ18	200
	100	370	215	8×Φ18	255
	125	450	245	8×Φ18	295
	150	510	280	8×Φ23	345
	200	560	335	8×Φ23	425
	250	745	390	12×Φ23	515
	300	780	440	12×Φ23	600
GL41H-16Q	50	250	160	4×Φ18	168
	65	280	180	4×Φ18	185
	80	315	195	8×Φ18	200
	100	370	215	8×Φ18	255
	125	450	245	8×Φ18	295
	150	510	280	8×Φ23	345
	200	560	335	12×Φ23	425
	250	745	405	12×Φ25	515
	300	780	460	12×Φ25	600
GL41H-16	32	180	135	4×Φ18	90	4.9
	40	220	145	4×Φ18	125	7.3
	50	240	160	4×Φ18	145	10.1
	65	280	180	4×Φ18	165	14
	80	320	195	8×Φ18	210	19.2
	100	380	215	8×Φ18	250	27
	125	440	245	8×Φ18	295	49.7
	150	480	280	8×Φ23	335	59.4
	200	600	335	12×Φ23	380	97.2
	250	605	405	12×Φ25	430	132.4
	300	635	460	12×Φ25	460	173.2
	350	696	520	16×Φ25	495	230
	400	790	580	16×Φ30	560	320
	450	850	640	20×Φ30	641	460
