产品介绍
ST16C、ST34C 型 T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。
T型过滤器适用介质为：
① 化工、石油生产及城市供热中的弱腐蚀性物料，如水、氨、油品、烃类等；
② 化工生产中的腐蚀性物料，如纯碱、硫酸、硝酸、醋酸等；
③ 制冷、空分生产中的低温物料，如液甲烷、液氮、液氧及各种冷剂；
④ 轻工食品、制药生产中有卫生要求的物料，如啤酒、饮料、医药用品等。

ST16C、ST34C 型 T型过滤器主要性能参数

型号	PN	工作压力/kg	适用温度/℃	适用介质
ST16C-J16	16	1.6	-29~425	水、油品、蒸汽等
ST16C-J25	25	2.5
ST16C-J40	40	4.0
ST16C-J20	20	2.0
ST16C-J50	50	5.0
ST34C-J16	16	1.6
ST34C-J25	25	2.5
ST34C-J40	40	4.0
ST34C-J20	20	2.0
ST34C-J50	50	5.0


ST16C、ST34C 型 T型过滤器零部件材料

型号	阀体材料
ST16C-J16	25、WCB、CF8、CF8M、CF3、CF3M
ST16C-J25
ST16C-J40
ST16C-J20
ST16C-J50
ST34C-J16
ST34C-J25
ST34C-J40
ST34C-J20
ST34C-J50

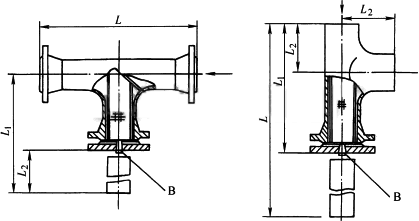

ST16C 型 T型过滤器主要外形及结构尺寸（mm）


DN	L	L1	L2	B 排放口			有效过滤面积/m2	重量/kg
				Ⅰ	Ⅱ	Ⅲ
50	402	222	64	R1/2	DN20 平面 RF	DN20 凸面 M	0.00387	8
65	469	255	76				0.00592	12
80	512	282	89				0.00811	15
100	590	330	105				0.013	23
150	773	423	143	R3/4			0.026	47
200	951	510	178				0.0459	98
250	1099	599	216				0.0706	154
300	1291	691	254				0.0942	232


ST34C 型 T型过滤器主要外形及结构尺寸（mm）

DN	L	L1	L2	B 排放口			有效过滤面积/m2	重量/kg
				Ⅰ	Ⅱ	Ⅲ
50	268	298	158	R3/8	DN20 平面 RF	DN20 凸面 M	0.00277	13.6
65	304	337	179				0.00421	18.9
80	330	370	195.5				0.00552	24
100	382	432	225				0.0088	36
150	482	557	280				0.01696	68
200	578	678	332.5				0.0355	140
250	666	791	383				0.0529	216
300	768	918	437				0.0686	315


声明：本文中所有文字、数据、图片均只适用于参考，具体阀门性能参数、结构尺寸参数、价格等详情，请联系我们，微信 电话同号：18102035820  15332110200
