不锈钢法兰球阀

不锈钢法兰球阀
       不锈钢法兰球阀的关闭件是个球体,球体绕阀体心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。
       浮动球阀采用特殊设计的双斜面弹性密封圈,有效的降低了球体与密封圈之间的摩擦力,减少了操作力矩。当介质压力较小时,密封圈与球体接触面积较小,故有较大的密封比压,确保可靠密封。当介质压力较大时,密封圈与球铁接触面积也相应增大。故密封圈能承受较大的介质推力而不会损坏,确保可靠密封。

不锈钢法兰球阀Q41F性能特点:

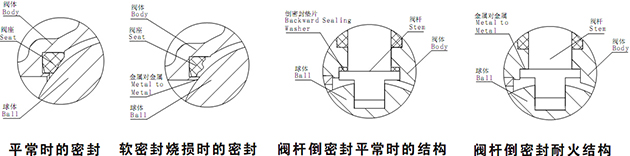

       ①耐火结构:根据用户的需要,球阀可设计成耐火结构,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构,有效阻止介质的扩散,防止火灾扩大;

       ②防静电结构:根据用户的需要,球阀可设计成防静电结构,即在球体与阀杆之间设置导电弹簧,使阀门在开启过程中产生的静电能通过所设置的静电通道传入管路导入地下,达到清除静电的目的,避免静电打火点燃介质,确保系统安全。

不锈钢法兰球阀Q41F技术参数:

公称通径DN(mm)  15(1/2")~200(8")
公称压力PN(Mpa)  1.0~6.4
使用温度(℃)  -29℃~425℃
适用介质  水、蒸汽、油品

不锈钢法兰球阀Q41F部件材质:

零件名称  阀体  球体  阀杆  密封圈
材质属性  不锈钢  不锈钢  不锈钢  聚四氟乙烯、金属

不锈钢法兰球阀Q41F外形尺寸:




不锈钢法兰球阀Q41F相关产品型号编制说明:
球阀型号编制方法说明:
 ●-鹤牌球阀型号编制表示方法说明:
球阀附加代号:V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式;
球阀驱动代号:2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号;
连接方式代号:1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式;
结构型式代号:浮动式:1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通;
阀体材质代号:A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。
