低温不锈钢闸阀
产品用途
低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质 .
产品特点
1、为防止中腔异常升压,在闸板的进口侧设置了泄压孔。
2、根据阀门的工作温度确定阀盖的顶部长度,确保阀桿填料的可靠密封。
3、根据工作温度合理选用填料,垫片等零件的材料。
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标。
5、采用多种配管法兰标准及密封面型式,适用于各种工程需要 。
性能参数
主要外形和连接尺寸
声明:本文中所有文字、数据、图片均只适用于参考,具体阀门性能参数、结构尺寸参数、价格等详情,请联系我们,微信 电话同号:18102035820 15332110200
低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质 .
产品特点
1、为防止中腔异常升压,在闸板的进口侧设置了泄压孔。
2、根据阀门的工作温度确定阀盖的顶部长度,确保阀桿填料的可靠密封。
3、根据工作温度合理选用填料,垫片等零件的材料。
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标。
5、采用多种配管法兰标准及密封面型式,适用于各种工程需要 。
性能参数
型号 | DZ40Y-16 | DZ40Y-25 | |
工作压力(MPa) | 1.6 | 2.5 | |
适用温度(℃) | LC3≥-101,LCB≥-46,LCC≥-46,1Cr18Ni9Ti≥-196 | ||
材料 | 填料 | 浸四氟乙烯石棉绳 | |
手轮 | QT450-10 | ||
阀杆螺母 | ZCuA110Fe3 | ||
阀杆 | 1Cr18Ni9Ti | ||
垫片 | 低温石棉 |
主要外形和连接尺寸

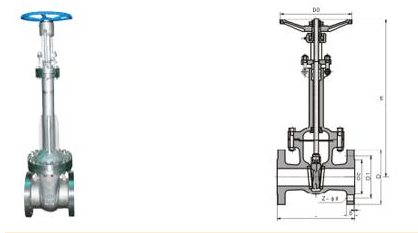

![](/uploads/allimg/150320/180412/1-1P41213520YG.png)
公称通径 | 主要外形尺寸和连接尺寸 | |||||||
L | D | D1 | D2 | b | Z-d | H | D0 | |
Z40Y-16L | ||||||||
20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 320 | 140 |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 350 | 160 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 385 | 180 |
40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 420 | 200 |
50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 540 | 240 |
65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 610 | 240 |
80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 690 | 280 |
100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 780 | 300 |
125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 930 | 320 |
150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 980 | 360 |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 1180 | 400 |
250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 1390 | 450 |
300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1620 | 580 |
350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1810 | 640 |
400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1970 | 640 |
Z40Y-25 | ||||||||
20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 320 | 140 |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 350 | 160 |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 385 | 180 |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 420 | 200 |
50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 540 | 240 |
65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 610 | 240 |
80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 690 | 280 |
100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 780 | 300 |
125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 930 | 320 |
150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 980 | 360 |
200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 1180 | 400 |
250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 1390 | 450 |
300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1620 | 580 |
350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1810 | 640 |
400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1970 | 640 |
