遥控浮球阀

产品介绍:

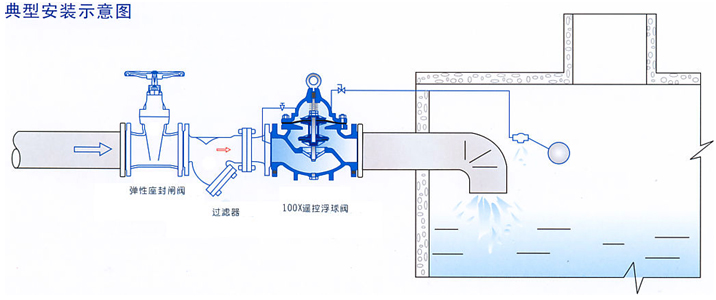

GL100X隔膜式遥控浮球阀主要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀由浮球开关控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰;
GL100X隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装,维护、调试、检查方便、密封可靠,使用寿命长。
GL100X隔膜式遥控浮球阀性能可靠、强度高、动作灵敏灵活适用于450mm口径以下的管道。DN500mm口径以上的建议使用活塞式。
遥控浮球阀,浮球动作迅速,液位控制准确度高,灵活耐用,水位不受水压干扰且关闭紧密不漏水。遥控浮球阀主要安装在高层建筑水塔、水池的进水管道上。

应用范围:
城建、化工、冶金、石油、制药、食品、饮料、环保适用温度: 0℃~80℃介质。

结构特点:
GL100X 遥控浮球阀性能可靠、强度高、动作灵敏灵活,液位控制精确,不受水压干扰,可随水池的高度及使用空间任意位置安装,维护、调试、检查方便、密封可靠,使用寿命长。

标准规范:
设计制造标准:结构长度标准:GB/T 12221-2005连接法兰标准:GB/T 9113压力温度等级:GB/T 12224-2005试验检验标准:GB/T 13927-2008

零件材料与工况:
零件名称 材质
阀体、阀盖 铸铁、铸钢、不锈钢
阀座 锡青铜、不锈钢
阀瓣 碳钢、不锈钢+丁腈橡胶
阀杆 铝青铜、铬不锈钢
膜片 丁腈橡胶
膜片压板 碳钢、不锈钢
弹簧 不锈钢

主要尺寸及重量:



公称尺寸
DN
尺 寸(mm)
L A1 A H1 H F
20 150 130 325 179 212 116
25 160 130 325 179 212 116
32 180 130 325 179 212 116
40 200 140 335 210 265 168
50 203 140 335 210 265 168
65 216 140 335 215 310 180
80 241 145 345 245 350 210
100 292 155 365 305 460 284
125 330 165 385 365 520 310
150 356 180 410 415 570 370
200 495 205 465 510 840 463
250 622 225 505 560 890 525
300 698 245 545 658 1030 625
350 787 275 595 696 1090 705
400 914 285 625 735 1150 778
450 978 285 625 735 1150 778
500 978 410 780 750 1110 690
