【产品用途】
    软密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。新型高寿命不锈钢蝶阀的特点以及蝶阀在使用过程中存在问题，本类阀门在管道中一般应当水平安装。软密封蝶阀根据连接方式可分为法兰式软密封蝶阀，对夹式软密封蝶阀，焊接式软密封蝶阀。

【产品特点】
1、小型轻便，容易拆装及维修，并可在任意位置安装；
2、结构简单、紧凑、90°回转开启迅速；
3、操作扭矩小，省力轻巧；
4、流量特性趋于直线，调节性能好；
5、启闭试验次数多达数万次，寿命长；
6、密封件可更换，密封可靠达到双向密封，气体试验泄漏为零；
7、密封材料耐老化、耐腐蚀、可适于多种介质。

【性能规范】

公称通径DN		50-1200
公称压力MPa		0.6		1			1.6
公称压力MPa	强度试验	0.9		1.5			2.4
	密封试验	0.66		1.1			1.76
材料		材料代号
		C		P			R
主要零件	阀体	P 不锈钢		0Cr18Ni9			0Cr17Ni12Mo2
	蝶板	CF8		0Cr18Ni9			0Cr17Ni12Mo2
	阀杆	2Cr13		0Cr18Ni9			0Cr17Ni12Mo2
	密封圈	丁晴乙丙 丁氟塑料
	填料	丁晴 柔性石墨 V型橡胶垫
适用工况	适用介质	水、蒸汽、油品		硝酸类			醋酸类
	适用温度	-40℃~200℃
执行器	型号	GT或AW系列
	气源压力	0.3-0.7MPa
执行标准		设计制造	结构长度		法兰尺寸	压力温度		试验检验
		GB/T12238	GB12221		GB9113	GB9131		GB13927

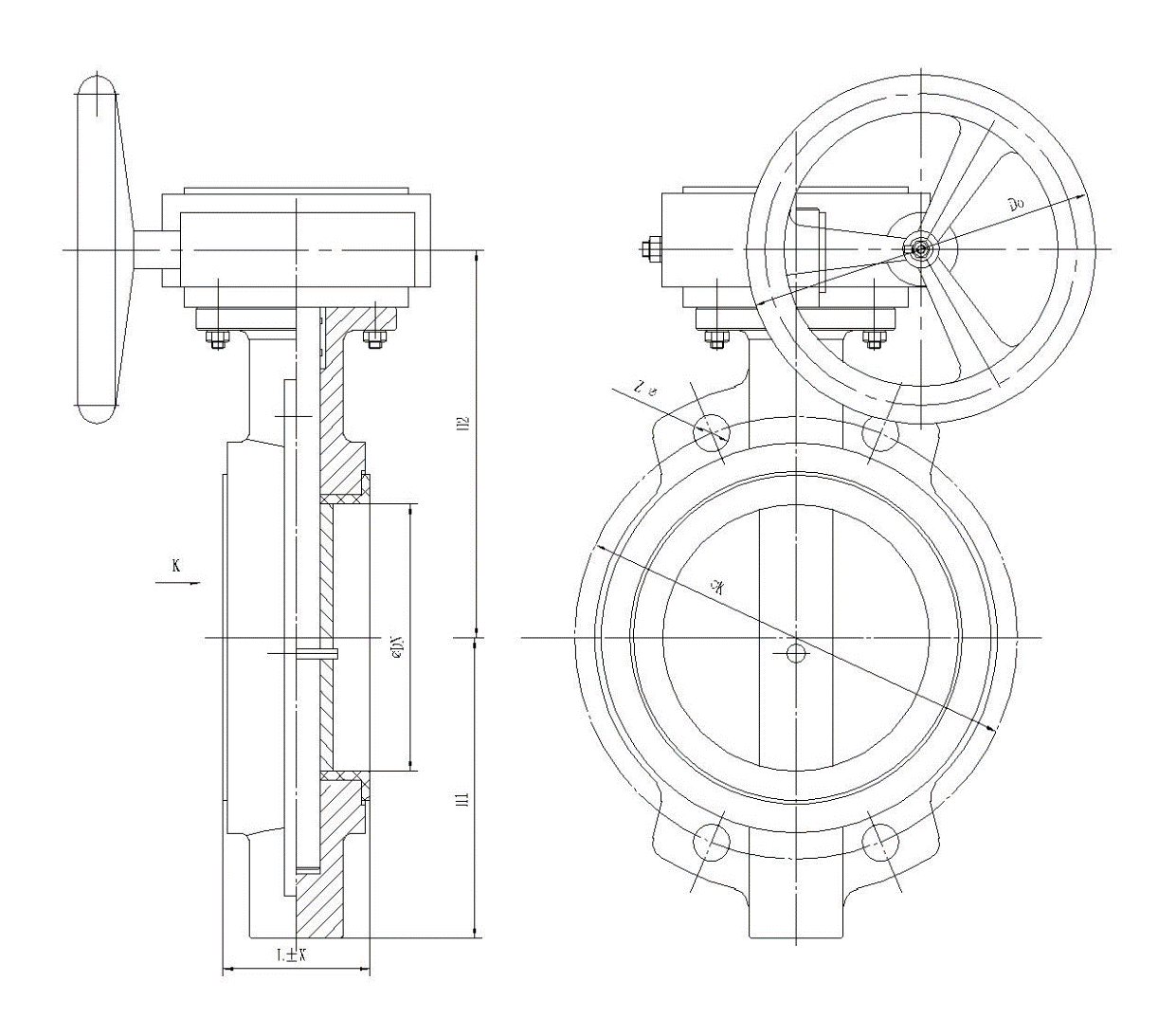

【结构图片】

声明：本文中所有文字、数据、图片均只适用于参考，具体阀门性能参数、结构尺寸参数、价格等详情，请联系我们，微信 电话同号：18102035820  15332110200
